计时之速 强韧之“芯”指针计时腕表

  启动、暂停、归零,计时码表用三段操作讲述人类利用机械齿轮的运转测试和记录时间的过程。表盘上,大小指针在每个不同的小盘面上各司其职,追逐着时间。而在表壳内部的机芯也…

  启动、暂停、归零,计时码表用三段操作讲述人类利用机械齿轮的运转测试和记录时间的过程。表盘上,大小指针在每个不同的小盘面上各司其职,追逐着时间。而在表壳内部的机芯也在精准运作。到今天,计时结构经过一百多年的进化终于基本形成,计时也迈进了一个讲求效率与精准的激烈竞争时代。

1

  计时功能之机芯结构

  其实计时的结构并不简单,比起陀飞轮、万年历、三问之复杂程度它虽然是稍逊一筹,但是谈起它的结构绝非三言两语便能说明。当然我们这里讨论的是机械计时码表,关于石英与人动电能的计时码表就暂时略过不提了。

  计时结构在机芯中是由导柱轮或是杠杆、离合轮、心型凸轮与计时轮组合而成,或者说,它是由命令、传动、归零三个机制构成的。计时结构一般分为两种:凸轮计时结构(或称杠杆计时结构)和导柱轮计时结构。

  凸轮计时结构

  凸轮计时结构是利用杠杆原理完成计时动作。杠杆平衡运动来推动或离开离合轮导致计时轮运行。

  启动——按动计时启动按键时便推动了离合杠杆,并带动计时离合轮,紧接着连接计时轮组,计秒轮与计分轮开始运动。

  停止——按动停秒按键,计时杠杆受力使离合轮与计秒轮脱离齿合,从而使计时秒针停止。

  归零——按动归零按键、归零杠杆定位下落,与心型凸轮接触,以令秒针归零。

  导柱轮计时结构

  导柱轮的计时结构相对要复杂一些,它是通过棘爪带动导柱轮运动,由命令组件完成的计时过程。

  启动——按动计时启动键,命令杠杆顺时针转动,其前部拔动命令齿轮使命令轮顺时针转动。导柱轮带动归零杠杆,令其抬起,以便计秒轮与计分轮转动计时运动而无阻碍;导柱轮同时带动离合杠杆,使离合齿轮合到计秒轮上,计时秒针开始运作;并且计分中心轮靠近计秒轮进行齿合,令计时分针开始运作。

  停止——按动停秒按键,导柱轮命令杠杆开始顺时针转动,命令轮顺时针转动一个齿,计分过轮与计秒过轮脱离齿合状态,此时制动器的另一端从命令轮柱体上滑下,制动秒针中心轮,归零杠杆的一端被命令轮柱体抵住静止不动,计时秒针停止计时。

  归零——按下归零按键,离合杠杆离开秒表中心轮,命令轮顶起制停杠杆从而离开计秒轮,归零杠杆定位下落和心型凸轮接触,回归原始位置,计时组件停止运作,计时最终停止。

  虽然导柱轮结构比凸轮计时结构要复杂,但却更为稳定、耐用,操作也更加流畅,因而价格较贵的计时码表都会使用导柱轮计时结构。凸轮计时结构相对简单,但维修方便也比较经济一些,所以常见的计时码表通常会使用凸轮计时结构。

2

  计时功能之“名芯”

  20世纪来临,随着怀表逐步被腕表取代,计时功能也以飞快的速度登录腕表。1910年,Moeris制作了第一只手动上弦的计时码表,1931年,欧米茄也开始制造计时功能腕表。40年后,第一只自动计时码表成功问世。随之而来的便是一场激烈的计时竞赛,在半个多世纪中诞生了很多非常优秀的计时机芯,它们被各厂家品牌广泛应用,同时先辈们大胆创新的精神时刻感召着现代制表师不断完善计时机制,并勇于推产出新,为计时码表的发展历史续写了华美篇章。

  El Primero

  1969年1月,真力时(Zenith)推出。以36,000次/小时的摆频速度成为当时最高频率的机芯,使用至今,准确而且实用。

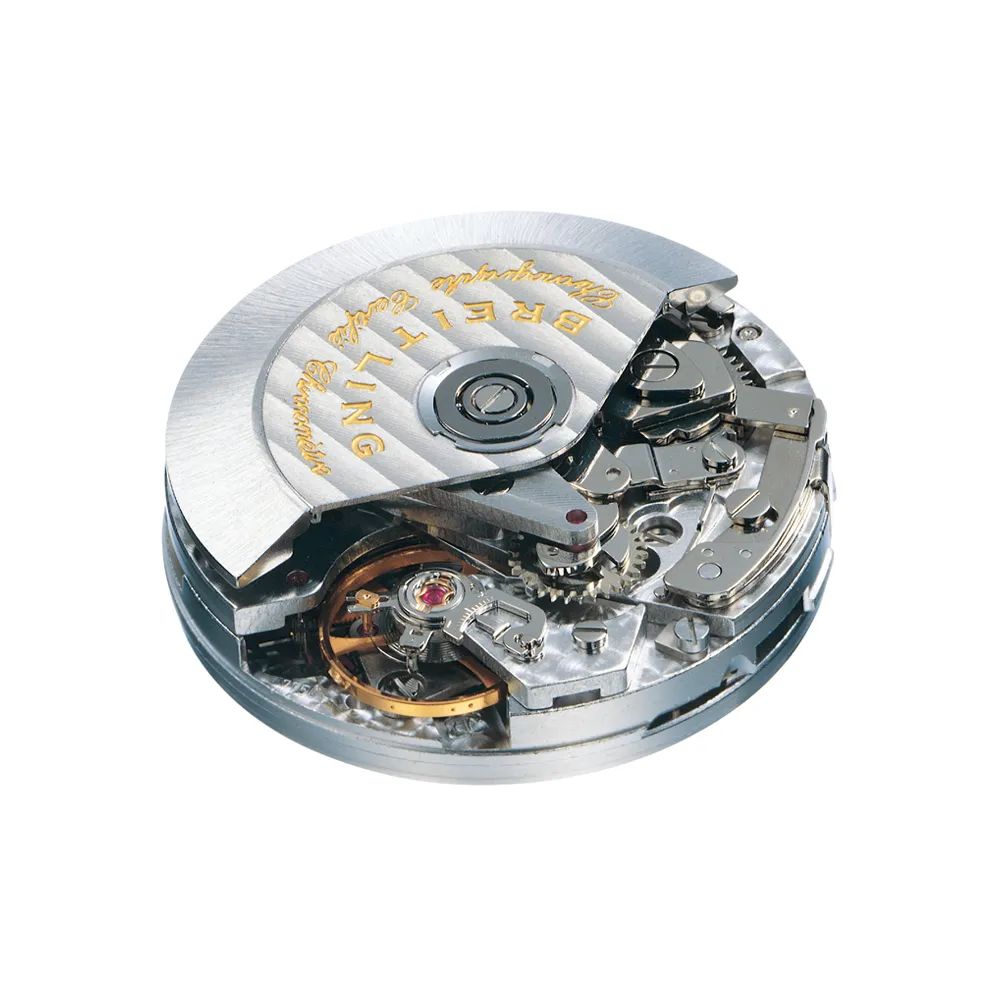

  Cal.11

  1969年3月,百年灵(Breitling)与Dubois-Depraz及豪雅(TAG Heuer)合理研制,规范了计时码表于2点钟位置与4点钟位置的启动、停止、归零模式。

  Cal.1040

  1972年,欧米茄(Omega)与Lemania联合开发,Lemania称其为Cal.1340,采用了凸轮结构。

  Cal.7750

  1974年7月1日,Valjoux推出的自动计时机芯,上世纪80年代Valjoux被ETA厂并购,因而现在大家都称其为ETA 7750,其结构简单而稳定,产量相当大,广泛应用于几乎上百个品牌的计时码表中。

   Cal.1185

  1988年由Frederic Piguet推出,因其轻薄的自动机芯而被许多名厂选用,如江诗丹顿(Vacheron Constantin)的Overseas,爱彼表(Audemars Piguet)的Royal Oak,以及宝珀(Blancpain)的Villeret计时码表等。

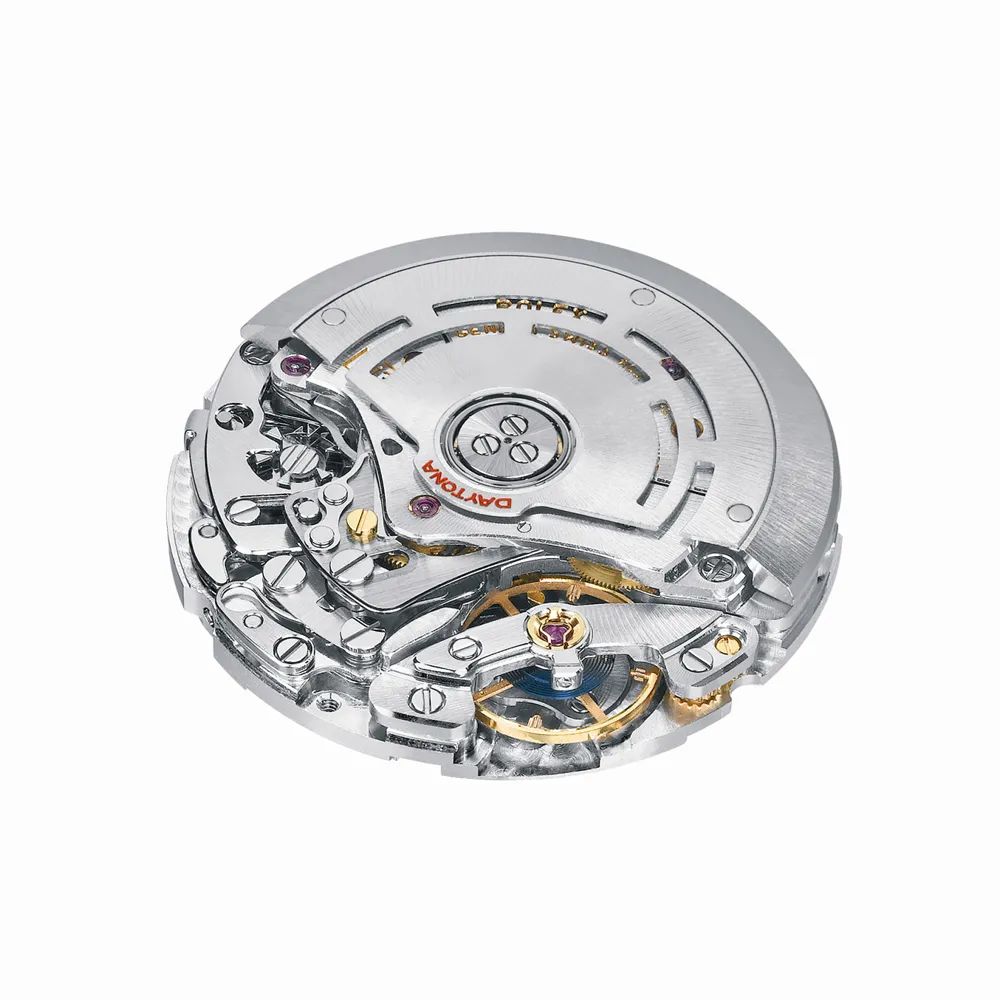

  Cal.4130

  2000年由劳力士(Rolex)推出,是一枚性能卓越的自动计时机芯,精准并耐用。

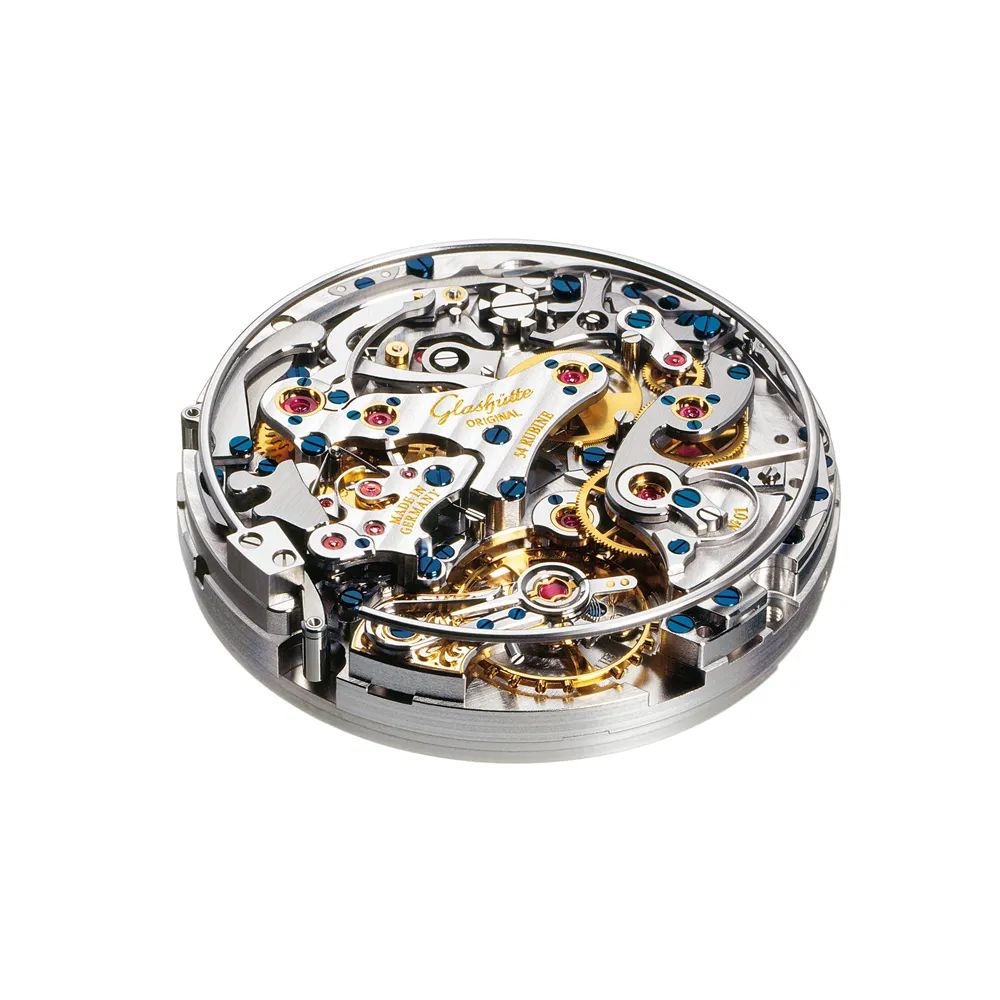

   Cal.60

  2001年由格拉苏蒂(GlashütteOriginal)推出,它是全球首枚具有飞返功能的30分钟倒数计时码表机芯,同时还具有计时结束打簧提示功能,一经推出震惊表坛,随即荣获2001年德国年度腕表大奖。

  Cal.L1001.1

  2004年,朗格(A.Lange &Söhne)朗格首创的计分计秒双双追针计时码表。通常双追针计时码表只能做计秒分段计时,朗格经过5年研发,制造出这枚在3点钟位置设置两枚计时分针的计时机芯,令计分、计秒同时具备分段计时功能,当属世界首创。

  Cal.751与Cal.752

  2005年,积家(JaegerLe-Coultre)推出一枚自动计时机芯和一枚手动计时机芯,运用了积家陶瓷滚珠轴承设计,令其无需上油,精准耐用,以垂直式偶合计时机制保障了计时与走时接更为精准。

  Cal.360

  2005年,豪雅(TAG Heuer)发布了这款摆频360,000次/小时的计时机芯,其计时精准度更大到1/100秒,成为当时世上摆频最快,精准度最高的计时机芯。2011年,豪雅更在这个基础上开发出一款精准度达到1/1000秒的概念腕表,其摆频的速度高达3,600,000次/小时。

3

  分裂追逐的双秒

  Split-Second Chronograph双追针计时码表,即具有两枚秒针可作分段计时的计时码表,Split-Second形象地表现了两枚指针分离的状态,两枚计时指针同时启动后,当一枚指针接受命令停止,另一枚秒针便从当中分离出来继续计时。另一个词“Rattrapante”(法语)。也是表示追针计时码表之意。追针计时机制相当复杂,因而仅在少数品牌中出现,数量很少,而且价格昂贵。作为一种特殊而复杂的计时码表,追针的计时运动更加激烈,它的诱惑就在两枚计时秒针分裂时那一瞬间开始。

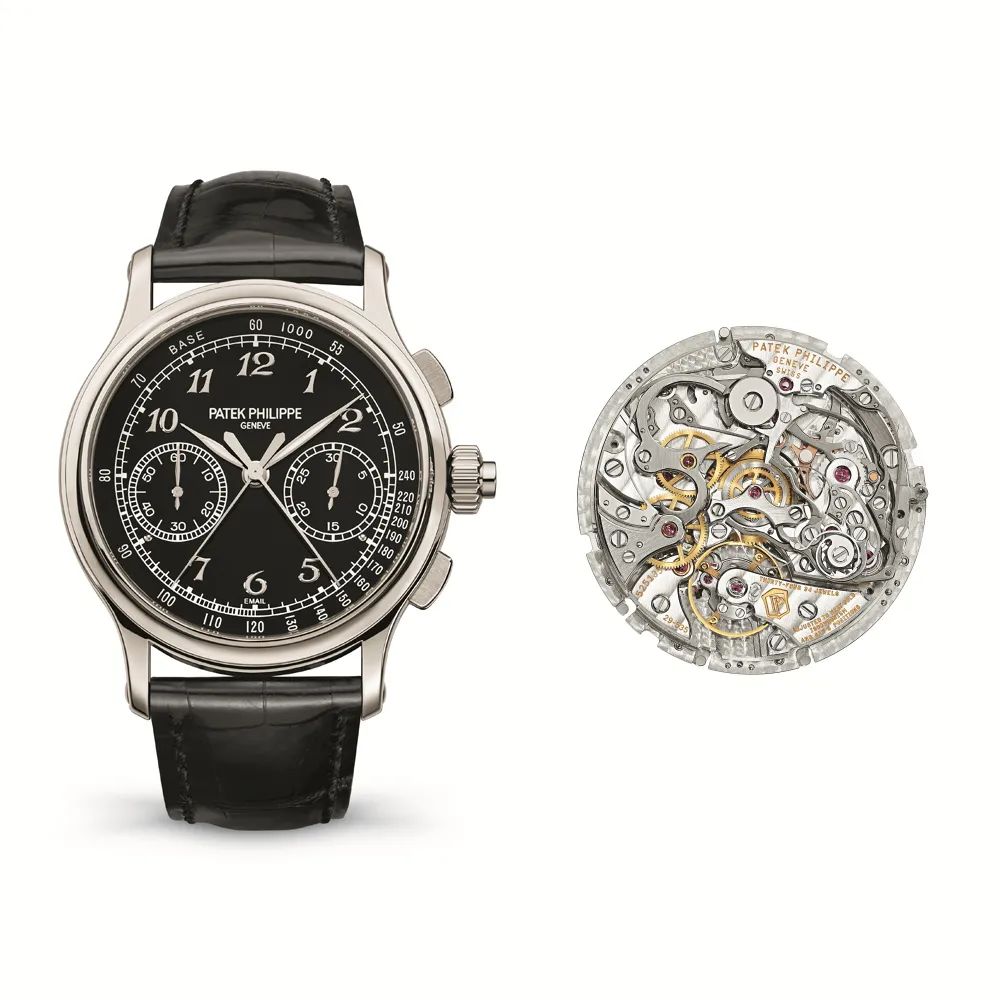

  百达翡丽

  双秒追针计时表Ref. 5370

  Caliber CHR 29-535 PS手动机芯

  65小时动力储存/950铂金材质

  直径41毫米/时、分、小秒指示

  双秒追针计时功能/防水30米

  蓝宝石水晶表镜及底盖

  大块方形鳞纹鳄鱼皮表带

  2009 年,百达翡丽(Patek Philippe)发布了 CH29-535 PS 机芯,这是当时代表最高水准和采用经典设计原理(手动上弦、星柱轮、水平离合器)的独家计时机芯,这同时预示着百达翡丽有一天将会在其基础上推出一款CHR类型的机芯,其中的CH自然代表计时功能,而R则代表法语中的Rattrapante,即双秒追针功能。百达翡丽当时发布的 Ref. 5204双秒追针计时表还具有万年历功能,令百达翡丽的众多收藏家欣喜不已。如今,Ref. 5370去除之前添加的万年历功能,成为百达翡丽首款搭载 CHR 29-535 PS 机芯的双秒追针计时表。作为一款专注于计量时间的腕表,Ref. 5370彰显出无与伦比的男子气概,对于珍视时间,看重信任、传统、功能、精确、低调风格、经典气质的男士而言,可谓是不二之选。Ref. 5370也是百达翡丽双按钮双秒追针计时表款中的新成员,两个计时功能按钮可以控制计时装置的开始、停止和重置功能,表冠处还另有一个按钮可以控制双秒追针功能的起止。这恰好与 Ref. 5959 超薄双秒追针计时表形成了鲜明对比,后者采用可连续按压的单按钮控制开始、停止和重置功能(3相位星柱轮控制),而双秒追针功能则由另一枚按钮单独控制。

  江诗丹顿

  Harmony超薄高级复杂计时

  自制3500自动机芯

  51小时动力储存/950铂金材质

  尺寸42毫米x52毫米/厚度8.4毫米

  时、分、小秒指示

  双秒追针单按钮计时功能

  转速计刻度/动力储存指示

  防水30米

  蓝宝石水晶表镜及底盖

  蓝色密西西比鳄鱼皮表带/限量10只

  全新的江诗丹顿(Vacheron Constantin)Harmony超薄高级复杂计时是该系列最重要的表款,限量发行10枚,每一枚都拥有独立产品编号。这款腕表搭载的自动机芯厚度仅为5.20毫米,置于厚度仅为8.40毫米的枕形表壳,再度创下超薄计时码表的世界纪录。能在方寸之间打造出如此精细复杂的结构并保证其完美无缺的精准性,这要得益于江诗丹顿卓越的制表技艺。全新的3500自动上链机芯由459个零件构成,其中一些如弹簧等微小的零件甚至只有3/100毫米,全数由江诗丹顿经验丰富的制表师凭借高超技艺组装并调试达到完美状态。3500机芯的研发工作始于2008年,旨在传承计时码表的经典构造,同时运用最新技术保证可靠性、可操作性并完美呈现机芯的美学特质。这款机芯采用了江诗丹顿研发团队的多项先进技术,如横向耦合式离合装置的“摩擦”技术,可以保证计时功能被激活时,计时秒针不会像计时腕表常出现轻微震动。另一项重大突破是发条上满后摆陀转轮将停止摆动,从而避免上链弹簧过度施压。

4

  上天入海 硬朗魄力

  腕表自诞生起便与飞行和潜水两项运动结下不解的缘分。最早的腕表,据说是飞行员为了在驾驶飞机时能够能方便地阅读时间,将怀表绑于手腕之上演化而来;而对于潜水者来说,腕表不仅需要有卓越的防水性能,在黑暗的水下作业更需要表盘具备夜光功能提供精准时间。腕表发展至今日,单纯的时分秒早已不能满足飞行员和潜水者的需求,他们在飞行和运动中还要精准掌握测量时间的计时功能,于是,设计便捷且独具风格飞行和潜水计时功能腕表开始成为众所皆爱的腕表。

  战斗机仪表盘移植手腕

  柏莱士 BR 03-94Rafale

  自动机芯/哑光黑色陶瓷材质

  直径42毫米/时、分、小秒指示

  日期显示/计时功能

  防水100米

  蓝宝石水晶表镜/黑色橡胶表带

  在诸多领域,军事业一直担当着先锋的角色。军事上的创新常常会被运用于民众的生活中,比如互联网、GPS 全球定位系统、甚至是第一架商用喷气式飞机。为向市场上最成功的多用途战斗机:Rafale (阵风战斗机)致敬,柏莱士(Bell & Ross)推出BR 03-94 Rafale腕表,作为飞机导航系统测量较短时间的基本工具,计时码表是飞机上的主要装置之一。BR 03-94 Rafale采用了这款经典战斗机的独特设计特征,具有一目了然的鲜明个性。隐秘的暗黑色陶瓷表壳参照了飞机驾驶舱仪表板的抗反射色彩。表盘采用了Rafale独特的颜色:迷彩灰。数字的字体巧妙地呼应机身上的注册号。计时功能所使用的指针带有鲜明的橙色针尖 (在航空业,这一颜色被用于基本功能和试飞),确保了出色的易读性。凸缘上带有速度计刻度,“tachymeter” (速度计) 一词同样使用了鲜明的橙色。最后一处修饰细节是6点位置的小秒针辅助计时盘,仿照了战斗机的独特轮廓。BR 03-94腕表搭配黑色天然橡胶表带。

  探索深蓝色下的神秘

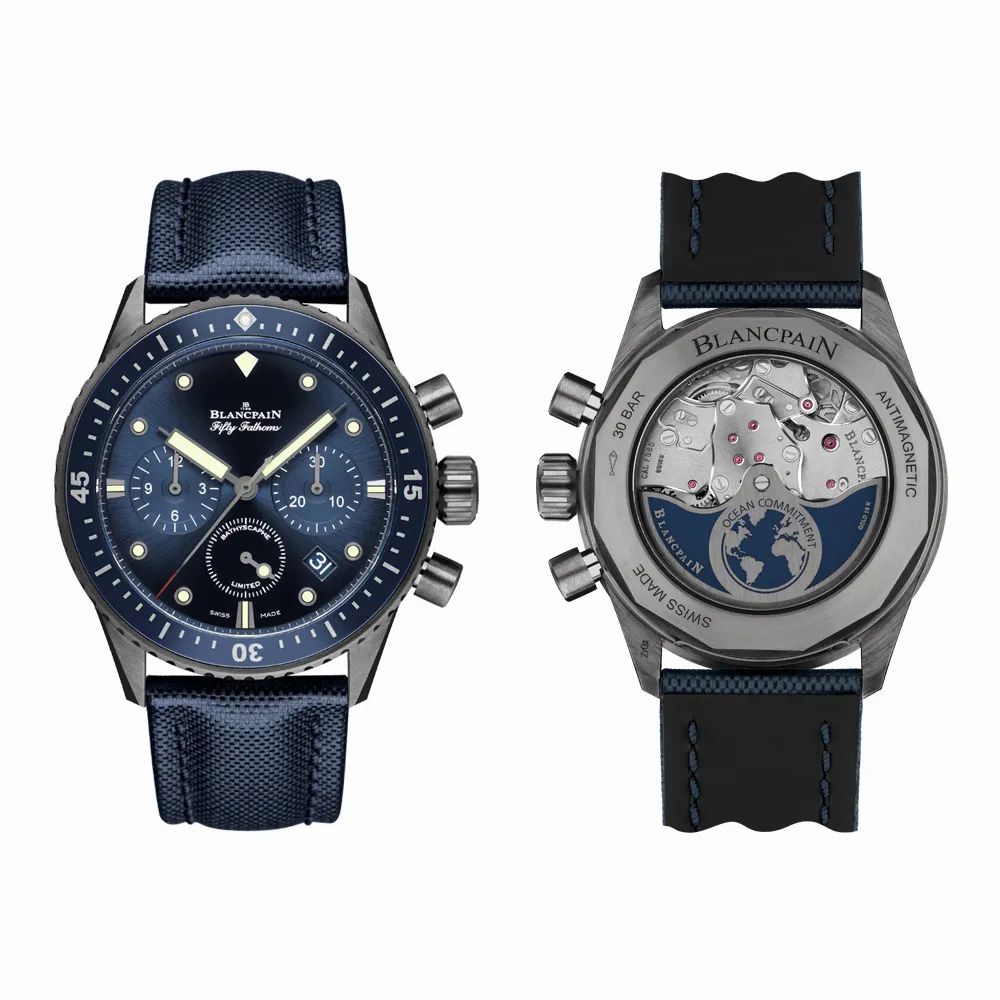

  宝珀 心系海洋·深潜器 Bathyscaphe 飞返计时码表

  F385自动机芯/50小时动力储存

  灰色陶瓷材质/直径43毫米

  时、分、小秒指示/日期显示

  计时功能/防水300米

  蓝宝石水晶表镜/皮质加帆布表带

  Bathyscaphe 腕表堪称宝珀(Blancpain)的传奇之作。1953 年,五十噚潜水腕表正式投产上市;三年后便推出了直径较小的、适合日常佩戴的Bathyscaphe 潜水腕表。多年来,Bathyscaphe 系列腕表一直跟随五十噚系列的前进步伐不断演进,并成为五十噚传奇系列不可分割的一大组成部分。如今,“心系海洋·深潜器Bathyscaphe 飞返计时码表”完全承袭了家族的经典元素,打造出这款功能完备的潜水计时码表;此外,该腕表直径仅为 43 毫米,小于五十噚系列核心表款的表壳直径。新款腕表增加了两大潜水特性功能。大多数潜水计时码表的计时功能无法在水下使用,入水时,计时按钮也必须处于“锁定”状态,而深潜器Bathyscaphe 飞返计时码表则配置了密封式计时按钮,能保证 300 米防水,确保了水下操作的安全无虞。此外,腕表还设有飞返功能。普通计时码表需要三次操作才能恢复重新计时功能(第一次停止正在进行的计时,第二次归零,第三次重启下一次计时),而飞返功能的增设可以大大简化这一操作。只需按下归零按钮,即可一次性完成停止前一次计时、归零并重启第二次计时三大功能,对于潜水员在水下实现快速减压计时尤为实用。

5

  夜晚亮出不一样的景色

  为腕表的表盘添置夜光涂层的技术,在今天已非难事。在市场上的大多数的腕表或是在指针、或是在时标刻度上都覆以夜光涂层,这种做法无非是想让佩戴者即使身处黑暗环境也可窥得当下时间。不过此次要介绍的两款计时功能腕表,其夜光表盘却并不只是为了阅读时间,而是为黑暗环境下的表盘赋予全新的样貌,让夜光这种搓手可得的小工艺焕发出全新的趣味,同时也让时间变得不再单调。

  迪斯尼人物登月纪念

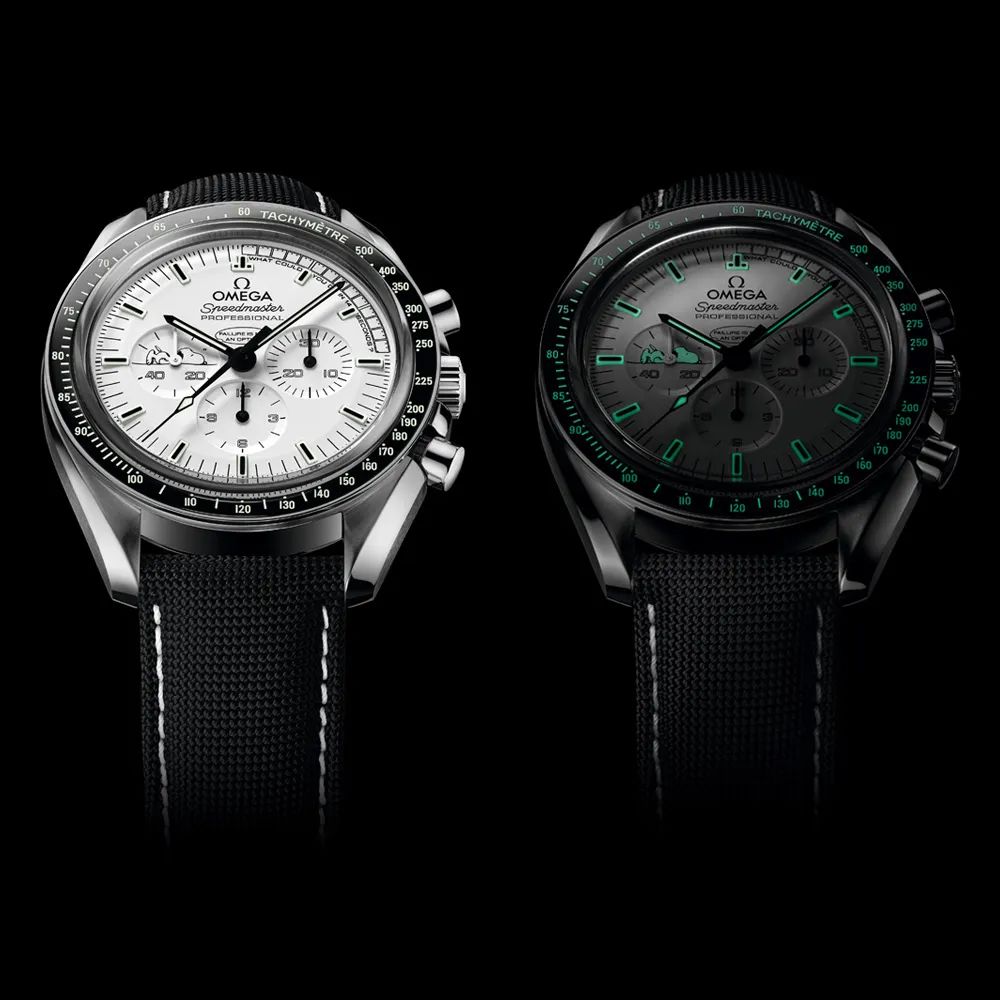

  欧米茄 超霸系列阿波罗13 号史努比奖限量版腕表

  1861手动机芯/42小时动力储存

  精钢材质/直径42毫米

  时、分、小秒指示/计时功能

  防水50米

  蓝宝石水晶表镜,精钢底盖镌刻史努比形象

  限量1970只

  女人常常会说“男人就是长不大的孩子”,而且近年男孩与男人集于一身的“萌叔”更是成为新贵,此时欧米茄推出的这款超霸系列阿波罗13 号史努比奖限量版腕表则太应景了。欧米茄超霸系列绝对是品牌最具男性魅力的表款,这不仅是因为其与登月的传奇故事紧密相连,从设计到各项功能都可验证其运动表款的核心属性。这款将萌呆造型的史努比印刻与表盘和表底的超霸腕表,绝对让所有人爱不释手,其是向45年前一段令人难以忘却的航天飞行任务致敬而打造,亦是对团队协作、沉着机智和果敢勇气的纪念。为什么会选择史努比?1970年,美国宇航局为表彰欧米茄对整个阿波罗计划的贡献,向欧米茄颁发“史努比奖” (Silver Snoopy Award)。作为《花生漫画》中备受喜爱的角色,同时也是美国宇航局的吉祥物,“史努比”形象被饰于欧米茄新款超霸腕表的表盘和表背之上,作为欧米茄曾获此殊荣的小小纪念。其实在我们所有人看到这款腕表的时候,都有立刻拿下的架势,不到5万人民币的价位也的确可以出手,不过令人有些惋惜,表款全球限量1970只,真的能够订到的买主除了眼光独到之外也真的需要些运气。

  穿梭于职场与宴会的都市精英

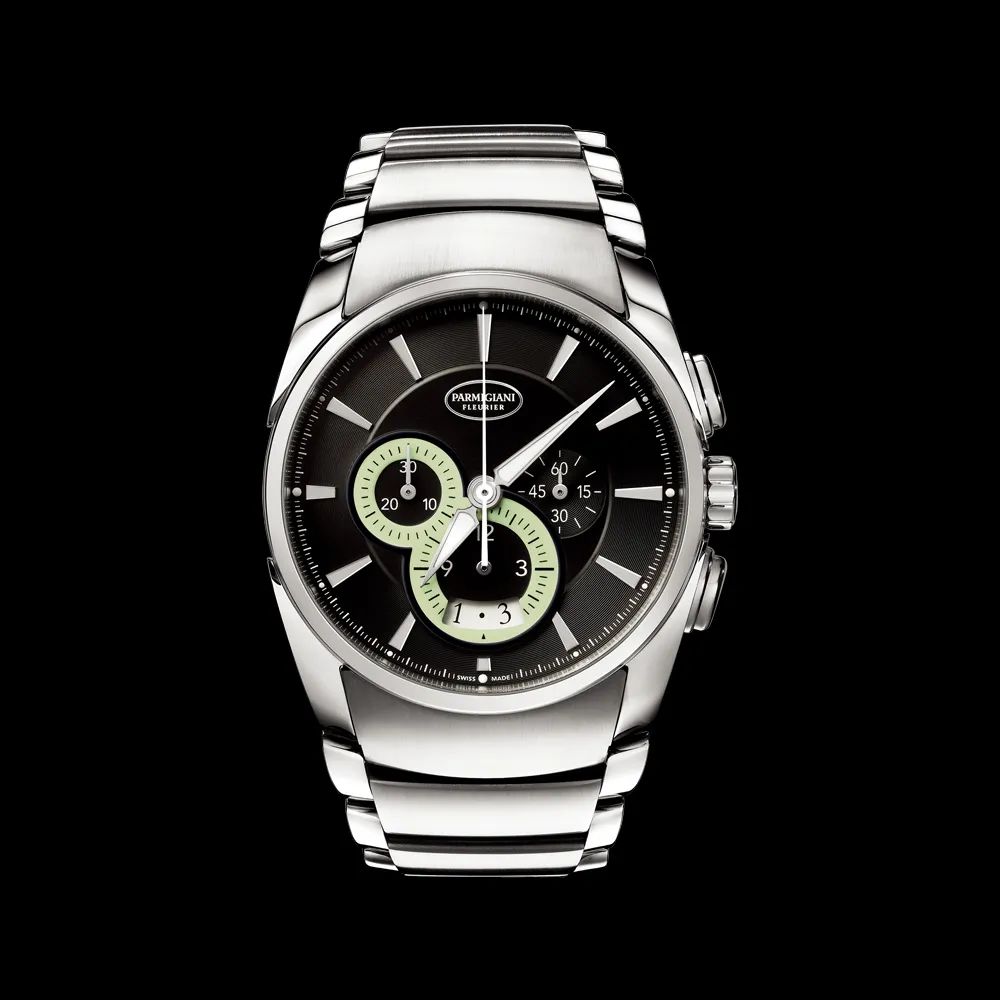

  帕玛强尼 TondaMetrographe计时腕表

  自制PF315自动机芯

  42小时动力储存/精钢材质

  直径40毫米/时、分、小秒指示

  日期显示/计时功能/防水30米

  蓝宝石水晶表镜及底盖

  爱马仕小牛皮表带或精钢表链

  帕玛强尼的Métro系列腕表专为都市精英打造,散发不折不扣的大都会风采。也许很难准确形容Métro系列,但是这款Métrographe计时腕表的确却实实在在地成就了城市忙碌人群的腕间风采,并时刻与城市及城市里的人同呼吸、共生命。腕表采用圆润外形的精钢表壳,且都呈现拉长造型,整体更显优雅。腕表展现出摩登都市化的设计,比品牌其它经典作品都更加雅致,让人想起Tonda 1950腕表。3000机芯及其表壳都经过相当精密的设计,以此打造一个纤巧雅致的表壳中间体。Métro系列独有的玄妙之处在于:腕表不是对称的;它呈现两种不同的轮廓。不包含表冠的左手边轮廓是传统、经典风格的,展现了品牌标志性的泪滴状外观。截然相反的是,在右手边的轮廓内,拉长了的表耳一直延伸至表冠,环绕表冠并拥抱男款腕表上的计时功能按钮。这种不对称性使腕表展现了精妙时尚的独有个性;一股颠覆了传统的现代气息。在腕表的表盘设计上,突出强调了分钟和小时计时盘,以此突显复杂计时功能。这些灰色的蜗形纹计时盘与其所在的白色纹理表盘形成赫然反差;而在黑色表盘的表款上,通过夜光材料勾勒计时盘的外观,从而使它们白天突出,夜晚明亮。两个计时盘共同构成一个倾斜的“8”字形,这是帕玛强尼品牌的一个特色符号。

6

  倒数 为帆船赛记录而生

  帆船起源于欧洲,后来慢慢变成一种比赛项目,据文字记载早于13世纪,著名的水上之都威尼斯就已经开始定期举办帆船赛事。如今,腕表品牌纷纷与帆船赛合作,如频频赞助古典帆船挑战赛的沛纳海及豪雅担任第34届美洲杯帆船赛美国ORACLE甲骨文队官方合作伙伴、宇舶与阿灵基帆船队的合作。不过说到为帆船赛特别打造的时计,到是有别于传统的计时功能。因为帆船无法静止等待出发号令,因此帆船赛在“起跑”前会有10分钟或5分钟的预备时间,而这时候手腕上的时计最需要的就是倒计时功能,以下介绍的两款腕表便是专为这项运动打造的倒计时计时功能腕表。

  续写乘风破浪的海上传奇

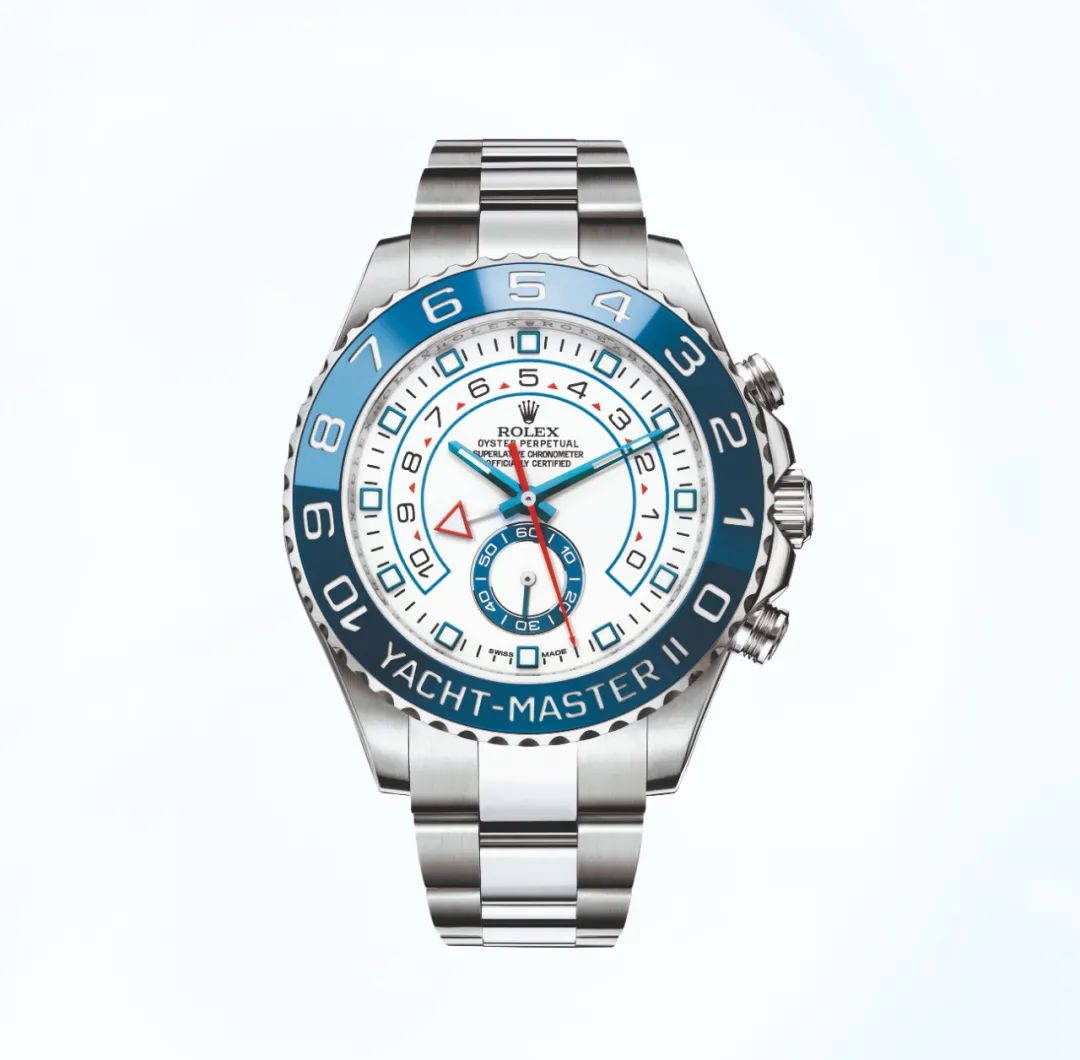

  劳力士 蚝式恒动游艇名仕型II

  4161自动机芯/72小时动力储存

  904L精钢材质/直径44毫米

  时、分、小秒指示

  帆船赛倒数10分钟计时功能

  防水100米

  蓝宝石水晶表镜/精钢表链

  今年8月,具有传奇色彩的劳力士法斯特耐特帆船赛(Rolex Fastnet Race)将在英国南部海岸举行。当帆船手们驶向起点,整装待发之时,他们将佩戴值得信赖的劳力士蚝式恒动游艇名仕型II腕表,确保在枪响的一刹那破浪前进。这款获得天文台认证的专业帆船赛计时腕表如同参赛的帆船一样,将最新科技与久经考验的传统完美结合。游艇名仕型 II 腕表具有一个劳力士独家研发的功能:可设定倒数1至10分钟计时,并通过内设机械记忆功能,重新设定同样时限的倒数计时。倒计时启动以后,可随时根据官方倒数计时进行精准调校。倒数计时功能理想地满足了帆船赛开始前的关键时刻精准计时的需求。虽然在技术上很复杂,但使用起来却非常容易:可通过RING COMMAND旋转外圈设定倒数计时。RING COMMAND外圈由劳力士研发,构成外圈与机芯之间全新的互动界面。游艇名仕型II腕表的蚝式表壳直径为44毫米,防水深度达100米(330英尺),是坚固优雅、完美比例的典范。独具特色的中层表壳由抗腐蚀性极强的原块904L不锈钢铸成。三角坑纹底盖由劳力士表匠以品牌专属的特殊工具旋紧,使表壳完全密封。上链表冠采用专利的三扣锁三重防水系统,牢固地旋紧于表壳,并受到一个与中层表壳连为一体的表冠护肩保护。镜面则以抗刮损蓝水晶制造。完全密封的蚝式表壳为游艇名仕型II高度精准的机芯提供最佳保护。

  锻造碳首秀航海计时

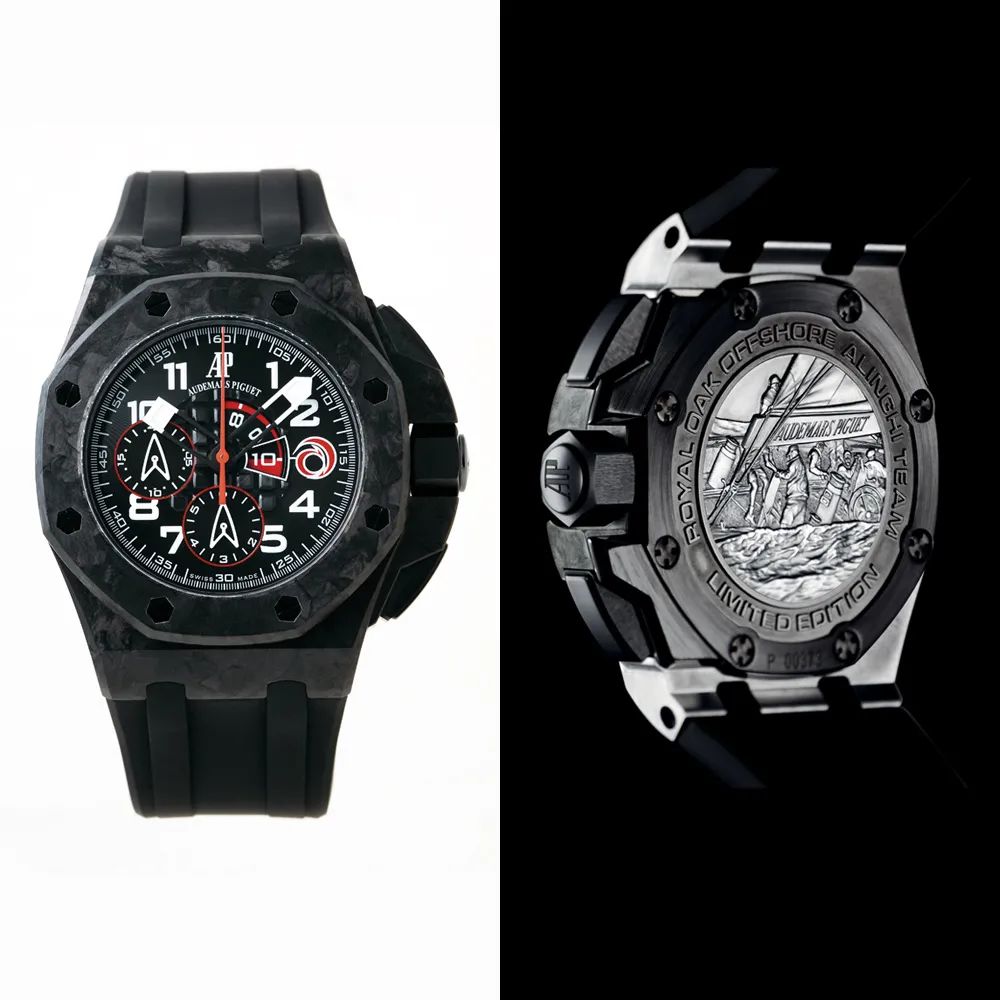

  爱彼表 皇家橡树离岸型Alinghi Team Chronograph

  Cal. 2326自动机芯/锻造碳材质

  表径44mm/时、分指示

  飞返计时、帆船赛用倒数计时码表功能

  陶瓷按钮与表冠

  防水100米/限量1300只

  作为全球最具盛名和权威性的钟表大赛,日内瓦高级钟表大赏是每年世界爱表人士以及钟表界专业人士最关注的钟表评选。2007年,来自全球钟表专家、专业记者和收藏家组成跨国陪审团评选出所有奖项中,爱彼一举夺得两项大奖,其中获得最佳运动表奖的AlinghiTeam Chronograph以其独特的设计、精准的计时,以及其革命性的材质博得评委一致称赞。2002年,爱彼加入了赞助瑞士帆船队Alinghi Team的行列,这支瑞士挑战队不仅在首次参加届美洲杯帆船赛中旗开得胜,并在2007年的第32届美洲杯帆船赛中再次捧回冠军奖杯,成为有史以来第一支在美洲杯帆船赛史中卫冕成功的欧洲船队。AlinghiTeam Chronograph完全可以被称为世界最顶尖的航海船队与最顶级制表业的成功合作结晶。在功能设计上,这款腕表拥有飞返计时码表、及为帆船赛特别设置的10分钟倒数定时器的功能。而位于3点钟位置火红色Alinghi队徽设计则与表背PVD镀膜钛合金盖上雕刻的Alinghi队员驾船的图案相互辉映,凸显了这款表的卓越运动精神。为了赋予这款腕表极为特殊的意义,爱彼表厂特别革命性的选用了一种表界从未使用过的表壳材质——锻造碳,这种制作秘诀借鉴于航天科技产业的创新材质,极具耐用性,并且极为轻盈,为“皇家橡树”的传奇再添新的一页。
